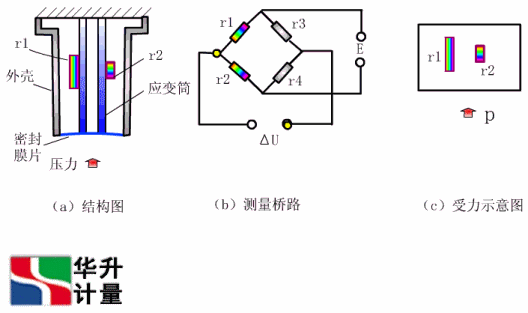

以动态图的方式浅谈应变式压力传感器

　　应变式压力传感器是压力传感器中应用广泛的一种传感器。它通常用于测量大压力。广泛用于测量管道内部压力、内燃机气体压力、压差和喷射压力、发动机和导弹试验中的脉动压力以及各种领域的流体压力。

　　最广泛使用的应变仪是粘贴式应变仪，即应变仪。其主要缺点是输出信号小，线性范围窄，动态响应差。参见电阻应变计和半导体应变计。但由于应变片体积小，商用应变片有多种规格可供选择，弹性敏感元件的形式可以灵活设计，以适应各种应用，所以用应变片制作的应变压力传感器仍被广泛使用。根据弹性敏感元件结构的不同，应变式压力传感器大致可分为四种类型:应变管式、膜片式、应变梁式和组合式。
